Circuit réseau Internet Cat5 (Hub à la buanderie)

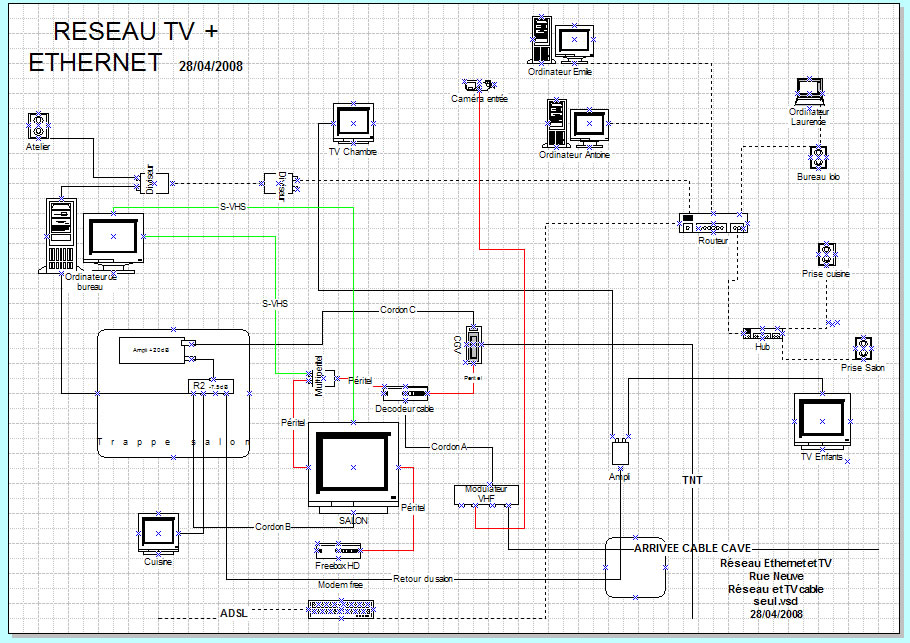

Le circuit télévision est centralisé également sur le salon ou se trouve le décodeur et le modulateur qui permettent de regarder une chaîne codée dans toute la maison.

Détecteurs et contacts.

Circuit alarme

Circuit haut-parleurs

Circuit distribution Mp3 (Deux conducteurs blindés et prises CINCH )

Circuit téléphone (Mini-central à la buanderie)

La plupart des câblages sont réalisés sur des câbles 4 paires Catégorie 5 non blindés, qui remontent tous dans la buanderie ou se trouve le " centre névralgique ".

Le mp3 est distribué depuis la carte son de l’ordinateur vers la hi-fi du salon et la hi-fi de la chambre.

Les poussoirs salons, palier, chambre et bureau du fond sont reliés aux entrées digitales du Stargate.
Les relais de sorties du Stargate actionnent en 12V des relais12v-220V.
En remplaçant ces relais par des télérupteurs actionnés directement par les poussoirs on revient à la configuration initiale " avant domotisation "

CONNECTIONS

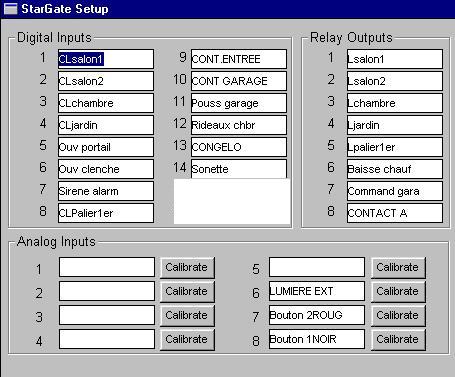

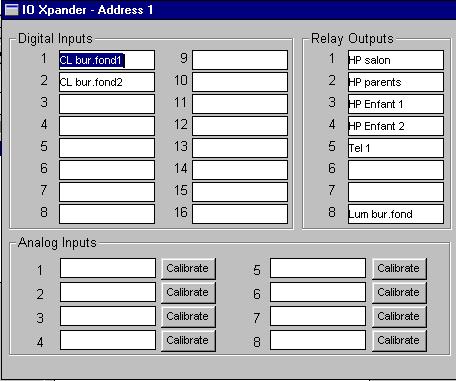

Ces tableaux sont des copies d'écran et représentent les connections au Stargate

Clsalon1 = Contact Lumière salon
Lsalon1 = Lumière salon 1
